龙门系列铣床 >> 龙门式加工中心、数控龙门铣床 >> XH2316/3龙门加工中心

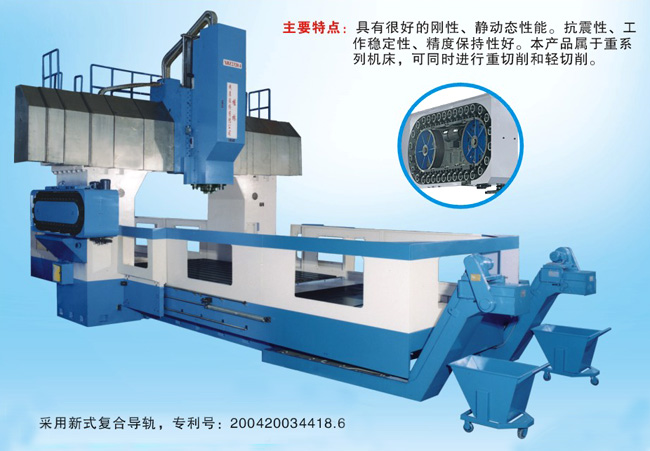

	型号及名称：	XH2316/3龙门加工中心
	产品规格：	1600mm×3000mm
	产品备注：	共6个产品样式
	产品类别：	龙门系列铣床

产品说明

系列产品	工作台宽度（mm）	工作台长度（mm）
XH2312	1200	2、2.5、3、4、5、6、8、10、12、14、16、18、20、24...
XH2316	1600	2、3、4、5、6、8、10、12、14、16、18、20、24...
XH2320	2000	3、4、5、6、8、10、12、14、16、18、20、24...
XH2325	2500	4、5、6、8、10、12、14、16、18、20、24...
XH2330	3000	4、5、6、8、10、12、14、16、18、20、24...
XH2340	4000	5、6、8、10、12、14、16、18、20、24...

本机床为定梁定柱龙门加工中心。结构先进，整机刚性好。可进行铣、镗、钻等工序加工，自动化程度高。适用于航空航天、模具、船舶、汽车等需加工大中型复杂零件的制造领域。

●本机床结构布局先进合理，外形美观。纵向导轨采用大规格线性滚动导轨，运动灵敏度高。横向导轨采用力学性能优越的双
  线性导轨与滑动导轨的复合结构（国家专利）；升降导轨采用大包容结构；基础大件结构规格大，并布置有足够的加强筋
  板；整机刚性好，稳定性好，承载能力大。
●可配置德国SIEMENS、日本FANUC、西班牙FAGOR、意大利FIDIA等数控系统及交流伺服电机。
●主轴采用进口精密角接触球轴承，三点支承，刚性好，运转平稳，精度保持性好。主轴组件作为独立部件，制造工艺性
  好，维护方便。配置链式刀库，实现刀具自动交换。
●主轴采用交流伺服电机调速结合齿轮高低档变速，实现主轴自动无级调速，机械特性好，切削力大。
●具有刀具自动锁紧功能。
●采用自动定时定量润滑方式，润滑充分可靠。
●配置四周封闭防护罩。
●配置自动排屑装置。
●滑枕垂向行程(800、1000、1250、1500、2000)mm,主电机功率等技术参数可根据用户需要选择。

名称		单位	XH2316/3	XH2320/4	XH2325/5
工作台面积(宽×长)		mm	1600×3000	2000×4000	2500×5000
工作台T型槽(槽数×宽×槽距)		mm	9×28×160	9×28×200	9×28×250
工作台纵向行程		mm	3000	4000	5000
滑枕行程	横向	mm	2200	2600	3000
	垂向	mm	1000	1000	1000
主轴端面至工作台面最小距离		mm	100
主电机功率		kw	30(连续)
主轴转速	范围	rpm	10～3000(6000可选)
	级数		无级
主轴锥孔锥度			BT50
三向快速移动速度		mm/min	X,Y:10000; Z:8000
三向切削进给速度		mm/min	5-5000
定位精度		mm	±0.010/1000
重复定位精度		mm	0.01
刀库容量		pcs	30～60(任选)
刀具选择			任选
刀柄规格			BT50
刀具最大直径		mm	Ф125(满库),Ф250(左右空刀)
刀具最大重量		kg	15
刀具最大长度		mm	400
刀具交换时间(刀对刀)		sec	3.5
工作台最大承重		kg	12000	18000	25000
机床净重		kg	57000	78000	105000
机床外形尺寸(长×宽×高)		mm	7800x5500x5300	9800x5800x5300	12800×6200×5400
