| 床身式系列铣床 >> 数控床身式铣床 >> XK718数控床身式铣床 |
 |
| |
|
型号及名称： |

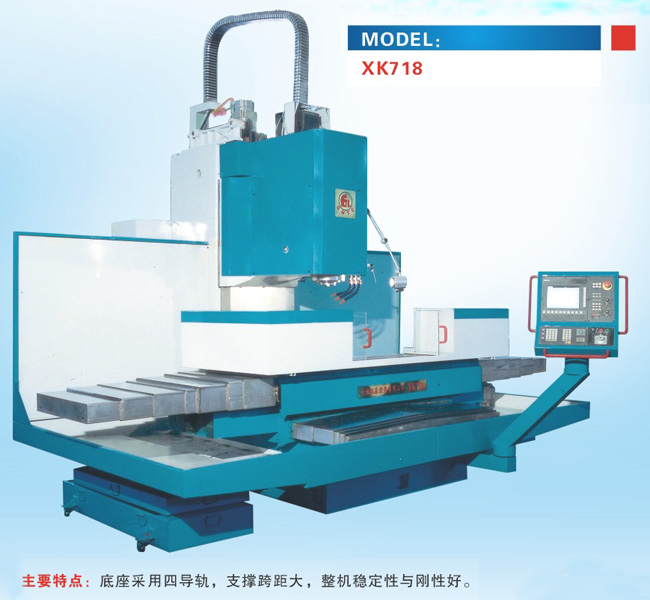

XK718数控床身式铣床 |
产 品 规 格： |
800mm×2000mm |
产 品 备 注： |
共1个产品样式 |
产 品 类 别： |
床身式系列铣床 |
|
| |
|
|
|
本机床为床身式数控铣床，具有高刚性、切削力大的特点，可进行铣、镗、钻等多工序的加工，广泛适用于各机械加工领域。
●主轴采用变频调速或交流伺服电机调速成结合齿轮高低档变速，实现主轴主动无级调速，机械特性好，切削力大。
●横向导轨采用四导轨结构布局，导轨跨度大，确保工件重心在导轨支撑范围内，整机刚性好，切削力大。
●所有大件如立柱、滑鞍、底座、主轴箱、工作台均采用箱形或近似箱形结构高强度铸铁件，并布置有足够加强筋板，整机
具有足够的强度和刚性，确保机床精度稳定性。
●各运动导轨副均采用大规格矩形导轨对塑料贴面导轨，三向进给机构均采用交流伺服电机经同步齿形带减速进行扭矩放
大，驱动高品质精密滚珠丝杆传动，驱动特性好，导轨耐磨性好，低速进给无爬行，精度稳定性高。
●具有刀具自动锁紧功能。
●具有自动集中定时定量润滑方式，润滑充分可靠。
●各向导轨均具有防护罩或防护装置。
●结构紧凑、美观，可配置各数控系统。
●可配数控回转台，实现四轴或五轴联动。
| 名称 |
单位 |
XK718 |
| 工作台面积(宽×长) |
mm |
800×2000 |
工作台T型槽 |
槽数 |
|
5 |
| 槽宽 |
mm |
22 |
| 槽距 |
mm |
125 |
三向行程 |
纵向 |
mm |
1800 |
| 横向 |
mm |
800 |
| 垂向 |
mm |
800 |
| 主轴端面至工作台的距离 |
mm |
100～900 |
| 主轴中心线至立柱导轨面距离 |
mm |
850 |
| 主电机功率 |
kw |
15 |
| 主轴转速 |
rpm |
30～3000(两段无级) |
| 主轴锥孔锥度 |
|
ISO50 |
| 三向快速移动速度 |
mm/min |
X、Y：10000，Z:8000 |
| 三向切削进给速度 |
mm/min |
6~4000 |
| 工作台最大承量 |
kg |
2500 |
| 定位精度 |
mm |
±0.01/500 |
| 重复定位精度 |
mm |
0.01 |
| 机床净重 |
kg |
13000 |
| 机床外形尺寸(长×宽×高) |
mm |
4560×3200×3270 | |
|
|
